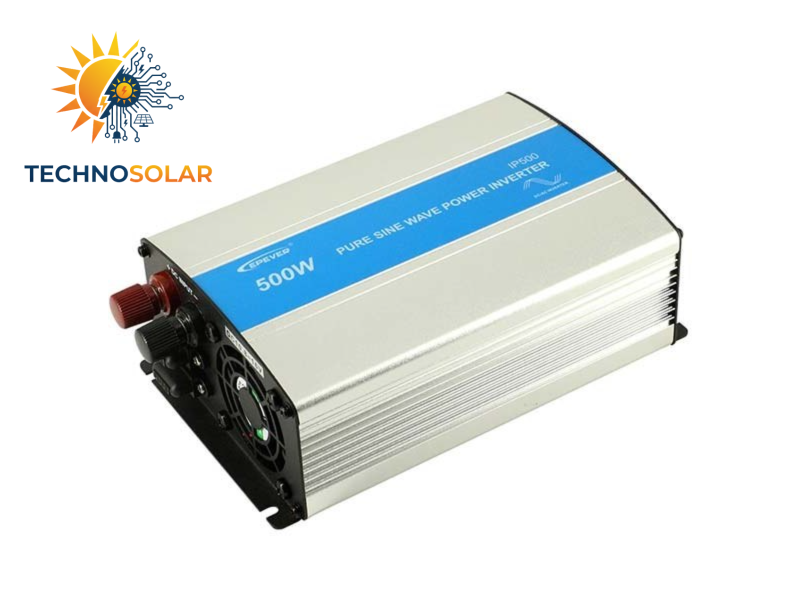

اینورتر سینوسی 500 وات مدل IP500-22 برند EPEVER - 24V

اینورتر سینوسی 500 وات IP برند EPSOLAR ولتاژ 12 و 24 را به 220 و 230 ولت تبدیل می‌کند. این اینورتر برای 15 دقیقه اول توان 500 وات و برای حالت مستمر 400 وات خروجی می‌دهد و توان لحظه‌ای آن 1000 وات است.ابعاد اینورتر سینوسی 500 وات سری IP برابر با 232 – 132 – 75 میلیمتر است. و وزنی حدود 1.7 کیلوگرم دارد.اینورتر 500 وات EPSOLAR، تمام سینوسی است و در دو مدل IP500-12 با ولتاژ ورودی 12 ولت و IP500-22 با ولتاژ ورودی 24 ولت وارد بازار شده است.این محصول ساخت شرکت EPSOLAR است.

نقش اینورتر در سیستم انرژی خورشیدی:

اینورتر برق DC را به AC که برق شهر است تبدیل میکند. اینورتر سری IP شرکت EPSOLAR تمام سینوسی است و موجی با کیفیت‌تر از برق شهر تولید می‌کند. این سری از اینورتر EPSOLAR در توان های 350 وات الی 2000 وات موجود است و ولتاژهای 12، 24 را به 220/230 ولت تبدیل می‌کند.

معرفی اینورترهای سینوسی سری IP برند EPSOLAR:

این اینورتر طراحی صنعتی دارد و بازه دمایی گسترده تری را می‌تواند تحمل کند و به راحتی نصب و استفاده می‌شود. همچنین بازه متنوع ورودی ولتاژ در اینورتر سینوسی IP استفاده آن را برای سیستم‌های خورشیدی دلچسب تر می‌کند.

ویژگی‌های کیفی اینورتر سینوسی 500 وات IP برند EPSOLAR:

– ورودی و خروجی بطور کامل از هم ایزوله هستند

– بهره‌گیری از فناوری پیشرفته SPWM ، خروجی موج خالص سینوسی

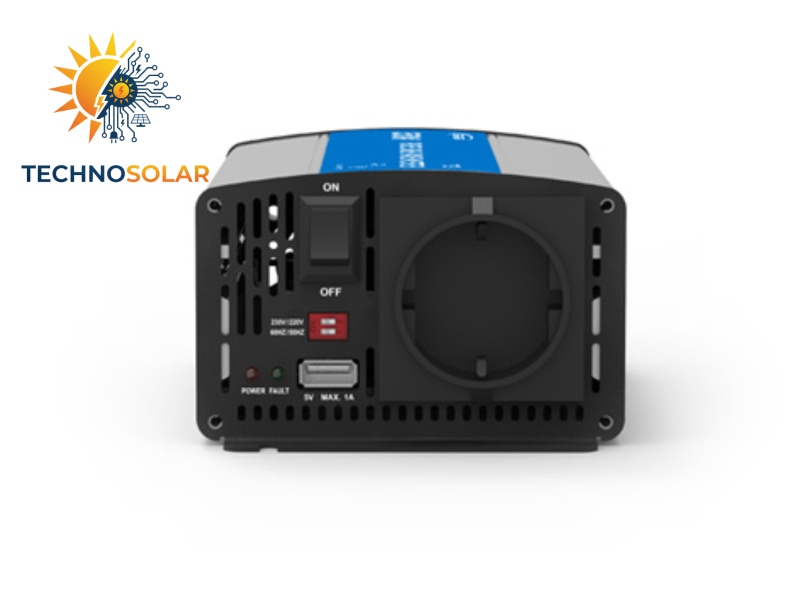

– ولتاژ خروجی اختیاری 220/230VAC ، انتخاب شده توسط سوئیچ DIP

– شاخص های LED برای وضعیت خطا و وضعیت کار

– مصرف بدون بار حداقلی

– حداکثر بهره وری تا 95٪ (IP2000-22 ، IP2000-42)

– خروجی کاربردی USB پنج ولت، یک آمپر

– پورت کاربردی ارتباط RS485

-حفاظت الکتریکی شامل

1- اتصال کوتاه خروجی ( Output Short Circuit Protection )

2- حفاظت در برابر اضافه بار ( Overload Protection )

3- حفاظت در برابر ولتاژ ورودی پایین ( Input Low Voltage Protection )

4- حفاظت در برابر ولتاژ ورودی بالا ( Input Over Voltage Protection )

5- حفاظت در برابر گرمای زیاد ( Overheating Protection )

ویژگی‌های کمی اینورتر تمام سینوسی 500 وات برند EPSOLAR سری IP:

22-IP500	IP500-12	Type
24V	12V	Nominal Battery Voltage
21.6 ~ 32 VDC	10.8 ~ 16 VDC	Input Voltage Range
Pure Sine Wave	Pure Sine Wave	Output Wave
220/230 VAC	220/230 VAC	Output Voltage
400W	400W	Continuouse Power
500W	500W	Power 15 min.
1000W	1000W	Surge Power
50/60 +- 0.1Hz	50/60 +- 0.1Hz	Frequency
>92%	>92%	Efficiency
THD≤3%	THD≤3%	Distortion THD
232 × 132 × 75 mm	232 × 132 × 75 mm	Dimensions
1.7 Kg	1.7 Kg	Net Weight
5VDC/Max.1A	5VDC/Max.1A	USB Output Port

نکته:

1- زمانی که دما بیش از حد بالا برود، اینورتر به صورت خودکار خاموش میشود.
2- راندمان مذکور با ولتاژ ورودی نامی و ولتاژ خروجی 220 ولت و بار مقاومتی و دمای 25 درجه در توان های 1500 وات به بالا تست شده است.
3- توان 1000 وات به بالا پورت ارتباطی RS485 را ساپورت میکند.

ولتاژ ورودی اینورتر چقدر است ؟
ولتاژ ورودی اینورتر تمام سینوسی 500 وات مدل IP500-12 برابر 12 ولت است. یعنی دو باتری باید بصورت موازی به ورودی متصل شوند. البته اینورتر، ولتاژ در رنج 10.8 ولت تا 16 ولت را می‌پذیرد.
ولتاژ ورودی اینورتر تمام سینوسی 500 وات مدل IP500-22 برابر ، 24 ولت است. یعنی دو باتری باید بصورت سری به ورودی متصل شوند و اگر نیاز به باتری‌های بیشتری بود باتری ابتدا بصورت دو به دو سری می‌شوند و بعد از آن این دوتایی‌ها‌ با هم سری می‌شوند. البته اینورتر، ولتاژ در رنج 21.6 ولت تا 32 ولت را می‌پذیرد.

خروجی اینورتر تکفاز است یا سه‌فاز ؟
خروجی اینورتر تکفاز است.

ولتاژ خروجی اینورتر چقدر است ؟
ولتاژ خروجی 220 و 230 ولت با فرکانس 50 و 60 هرتز است (قابل انتخاب) . نکته‌ای که باید به آن توجه کنید بدلیل بالا بودن سطح ولتاژ خروجی حتما باید در کابل‌کشی آن تا مصرف کننده دقت بعمل آید تا خطر برق‌گرفتگی وجود نداشته باشد .

فرق اینورتر شبه سینوسی و تمام سینوسی چیست ؟ این اینورتر از کدام نوع است ؟
خروجی اینورتر می‌تواند یک موج مربعی متناوب یا یک موج سینوسی خالص باشد . معیار شبیه بودن خروجی به موج سینوسی THD است که هرچه کمتر باشد یعنی موج خروجی به سینوسی کامل نزدیکتر است . اینورتر تمام سینوسی ( سینوسی خالص Pure Sine Wave ) باید THD کمتر از 3 تا 5 درصد داشته باشد. این نوع اینورتر برای کاربردهای حساس به کیفیت موج مثل موتورها کاربرد دارد. THD اینورتر سینوسی سری IP کمتر است 3% است.

این اینورتر قابلیت تحمل چه جریان راه‌اندازی را دارد ؟ ( توان راه‌اندازی آن چقدر است ؟)
اینورتر 500 وات سری IP قابلیت تحمل جریان راه‌اندازی و توان راه‌اندازی 1000 وات را دارد.
