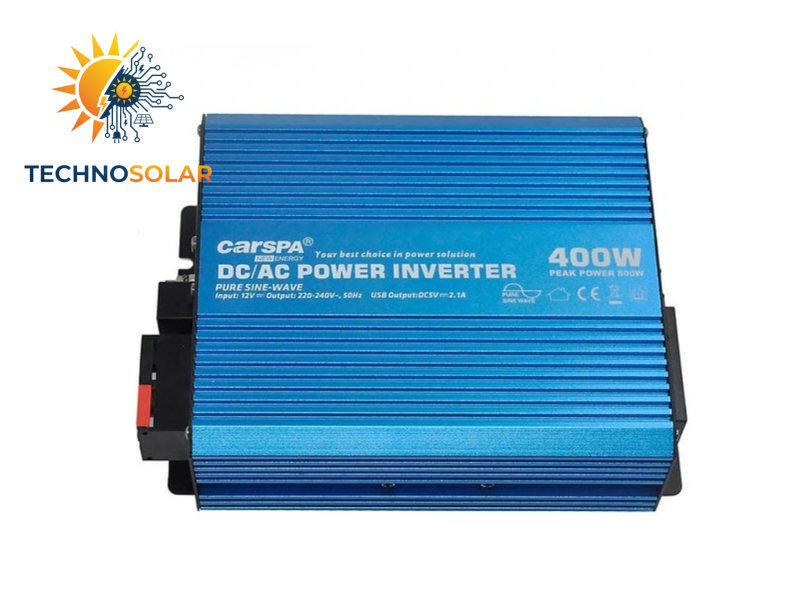

اینورتر سینوسی 400 وات مدل P400U برند CARSPA-24V
اینورتر
نقش اینورتر
اینورتر مبدل انرژی الکتریکی از حالت مستقیم و ثابت DC به حالت متناوب AC ، است . این دستگاه از مولد و ذخیره‌ساز DC ؛ خروجی AC قابل استفاده برای بارهای متناوب ایجاد میکند . اینورتر سری P شرکت CARSPA طراحی شده است که موجی با کیفیت موج شبکه سراسری برق یا بهتر از آن را در اختیار مصرف‌کننده قرار دهد . اینورتر سینوسی این سری در رنج‌های توان (300w تا 4000w) و ولتاژ ورودی ( 12، 24 و 48 ولت) هستند.
معرفی اینورترهای سری P کارسپا
اینورترهای سری P شرکت کارسپا، با کیفیت موج خروجی بسیار بالا برای بارهای حساس و مصرف‌کنندگان متداول برق AC ، مناسب است. اینورترP400-12 و P400-24 در ورودی خودشان ولتاژ باتری 12 ولت و 24 ولت می‌پذیرند و در خروجی موج تمام سینوسی تا توان 400W را پاسخگو است. ولتاژ خروجی 220 ولت در فرکانس 50 هرتز ، منطبق با ویژگی شبکه ایران است . این اینورتر قابلیت تحمل جریان و توان راه‌اندازی تا دو برابر مقدار توان نامی خود ( برای 400W تا 800W ) را دارد.
ویژگی‌های کیفی اینورتر سینوسی 400 وات برند کارسپا
– ورودی و خروجی کامل ایزوله
– پورت USB خروجی
– قابلیت جریان راه‌اندازی تا دو برابر مقدار نامی برای راه‌اندازی بارهای دشوار مثل موتورها و سایر بارهای inductive
– راه‌اندازی نرم ( Soft Start)
– موج خروجی با کیفیت تمام سینوسی ( Pure Sine Wave )
– THD کمتر از 3 درصد (Total Harmonic Distortion)
– فن خنک‌کننده کنترل شده بر اساس بار (Load) یا دما ( Optional )

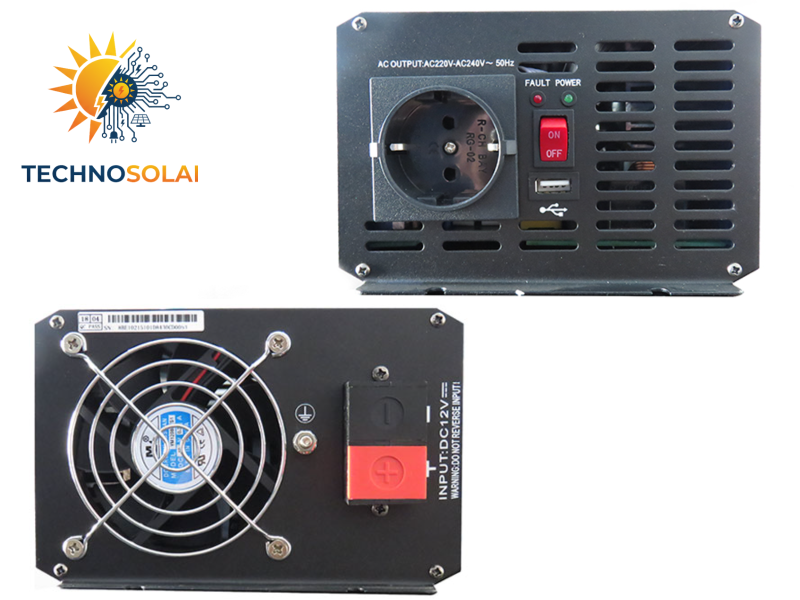

– شاخص های LED برای حالت خطا و حالت کارکرد صحیح
– حفاظت الکتریکی شامل :
1- هشدار ولتاژ پایین ورودی و خاموش کردن دستگاه (Low Voltage Alarm & Shutdown )
2- حفاظت ولتاژ بالا ( Over Voltage Protection )
3- حفاظت اضافه بار(Overload Protection )
4- حفاظت اضافه دما (Over Temperature Protection )
5- حفاظت اتصال کوتاه ( Short Circuit Protection )
6- حفاظت اتصال اشتباه قطب‌ها ( Reverse Polarity Protection )
7- راه‌اندازی نرم ( Soft Start )
8- حفاظت زمین (Grounding Protection )
9- ریست خودکار بعد از رفع خطا (Auto Reset )
ویژگی‌های کمی اینورتر سینوسی 400 وات برند کارسپا
| 242-P400 | P400U-122 | Type |
| 24V | 12V | Nominal Battery Voltage |
| 19 ~ 32 VDC | 9.5 ~ 16 VDC | Input Voltage Range |
| Pure Sine Wave | Pure Sine Wave | Output Wave |
| 220/230/240 VAC | 220/230/240 VAC | Output Voltage |
| 400W | 400W | Continuouse Power |
| 800W | 800W | Surge Power |
| 50/60Hz +- 3 | 50/60Hz +- 3 | Frequency |
| < 3% ( resistive load ) | < 3% ( resistive load ) | Distortion THD |
| 93%> | 90%> | Efficiency |
| BVR2.5*2 | BVR2.5*2 | Terminal |
| 260 × 150 × 58 mm | 260 × 150 × 58 mm | Dimensions |
| 1.6Kg | 1.6Kg | Net Weight |
| 0’C ~ +40’C | 0’C ~ +40’C | Working Temperature |
| -30’C ~ +70’C | -30’C ~ +70’C | Storage Temperature |
| 20%- 90% ( N.C.) | 20%- 90% ( N.C.) | Humidity |
ولتاژ ورودی اینورتر چقدر است؟
ولتاژ ورودی اینورتر P400U-122 برابر است با 12 ولت است . یعنی باتری ها باید بصورت موازی به ورودی متصل شوند . البته اینورتر ولتاژ در رنج 9.5 ولت تا 16 ولت را می‌پذیرد.
ولتاژ ورودی اینورتر P400U-242 برابر است با 24 ولت است . یعنی دو باتری باید بصورت سری به ورودی متصل شوند و اگر نیاز به باتری‌های بیشتری بود باتری ابتدا بصورت دو به دو سری می‌شوند و بعد از آن این دوتایی‌ها با هم سری می‌شوند. البته اینورتر ولتاژ در رنج 19 ولت تا 32 ولت را می‌پذیرد.
خروجی اینورتر تکفاز است یا سه‌فاز؟
خروجی اینورتر سینوسی 400 وات سری P برند کارسپا، تکفاز است.
ولتاژ خروجی اینورتر چقدر است؟
ولتاژ خروجی 220 ولت با فرکانس 50 هرتز است . نکته‌ای که باید به آن توجه کنید بدلیل بالا بودن سطح ولتاژ خروجی حتما باید در کابل‌کشی آن تا مصرف کننده دقت بعمل آید تا خطر برق‌گرفتگی وجود نداشته باشد .
فرق اینورتر شبه سینوسی و تمام سینوسی چیست ؟ این اینورتر از کدام نوع است؟
خروجی اینورتر می‌تواند یک موج مربعی متناوب یا یک موج سینوسی خالص باشد . معیار شبیه بودن خروجی به موج سینوسی THDاست که هرچه کمتر باشد یعنی موج خروجی به سینوسی کامل نزدیکتر است .
اینورتر تمام سینوسی ( سینوسی خالص Pure Sine Wave ) باید THD کمتر از 3 تا 5 درصد داشته باشد.این نوع اینورتر برای کاربردهای حساس به کیفیت موج مثل موتورها کاربرد دارند .اینورتر شبه سینوسی (Modified Sine Wave) کیفیت موج چندان مطلوبی ندارد و معمولا حداکثرTHD آن را پایین 25 تا 30 درصد در نظر می‌گیرند. برای مصارف روشنایی و سایر بارهای غیر حساس کاربرد دارند.ینورترهای P400U-122 و P400U-242 از نوع سینوسی کامل ( Pure Sine Wave ) هستند و مناسب برای کاربردهای موتوری و سایر مصارف حساس به کیفیت موج می‌باشند.
این اینورتر قابلیت تحمل چه جریان راه‌اندازی را دارد ؟ ( توان راه‌اندازی آن چقدر است ؟)
اینورتر سینوسی 400 وات سری P قابلیت تحمل جریان راه‌اندازی و توان راه‌اندازی تا کمی بیشتر از دو برابر مقادیر نامی خود را دارد. برای اینورتر P400 توان راه‌اندازی 800 وات است .
ظرفیت باتری ورودی چقدر است؟
ظرفیت دقیق باتری باید با توجه به ساعت مصرف و توان مصرفی بدست آید و برخی ضرایب برای تلف سیستم و همچنین تاثیر نرخ و درصد دشارژباتری به آن اعمال شود اما بصورت سر انگشتی محاسبات به قرار زیر می‌تواند انجام شود :
انرژی مورد نیاز = توان مصرفی × ساعت مصرف
انرژی باتری (W.H) = انرژی مورد نیاز ÷ درصد دشارژ باتری
ظرفیت باتری(A.H) = انرژی باتری (W.H)÷ ولتاژ باتری (12V)
مثال اگر این اینورتر P400 را برای 5 ساعت نیاز داشته باشیم :
انرژی مورد نیاز : (400وات) × 5 (ساعت) = 2000 (وات.ساعت)
انرژی باتری = 2000 (وات.ساعت) ÷ 0.7 ( از 70 درصد ظرفیت باتری استفاده کنیم ) = 2857 (وات.ساعت)
ظرفیت باتری = 2857 (وات.ساعت) ÷ 12(ولت) = 238 (آمپر.ساعت)
از آنجایی که اینورتر 12 ولت است ، تعداد باتری ها می‌تواند زوج یا فرد باشد ، مثلا می‌توان ظرفیت باتری را 3 تا باتری 80A.H بگیریم .
اگر اینورتر 24 ولت باشد ، تعداد باتری ها باید زوج باشد ، مثلا می‌توان ظرفیت باتری را 2 تا باتری 120A.H بگیریم .
نکته: قویا توصیه می‌شود حداقل ظرفیت باتری برای 5 برابر توان لحظه‌ای اینورتر به آن متصل باشد. در این مورد :
400(وات) × 5(ساعت) = 2000 (وات.ساعت)
حداقل ظرفیت باتری = 2000 (وات.ساعت) ÷ 12 (ولت) = 166(A.H)
حداقل باید 2باتری 80A.H به اینورتر متصل شود.
نکته:
این اینورتر ورودی‌های 12 و 24 را به 220 تبدیل میکند و موج برق تولیدی آن کاملا سینوسی است. بیشترین توانی که می‌توانید از این اینورتر بهره بگیرید 400 وات است . البته توصیه می‌کنیم همیشه 30% بالاتر از توان مورد نیاز اینورتر تهیه کنید.
به طور مثال در این اینورتر بهتر است میزان ورودی کمتر از 280 وات باشد.
توان اینورتر سینوسی 400 وات سری P برند CarSPA برابر با 400 وات است و در حالت سرج، تا 800 وات را برای چند ثانیه می‌تواند تحمل کند.
این اینورتر دارای پورت USB برای شارژ موبایل نیز هست.
