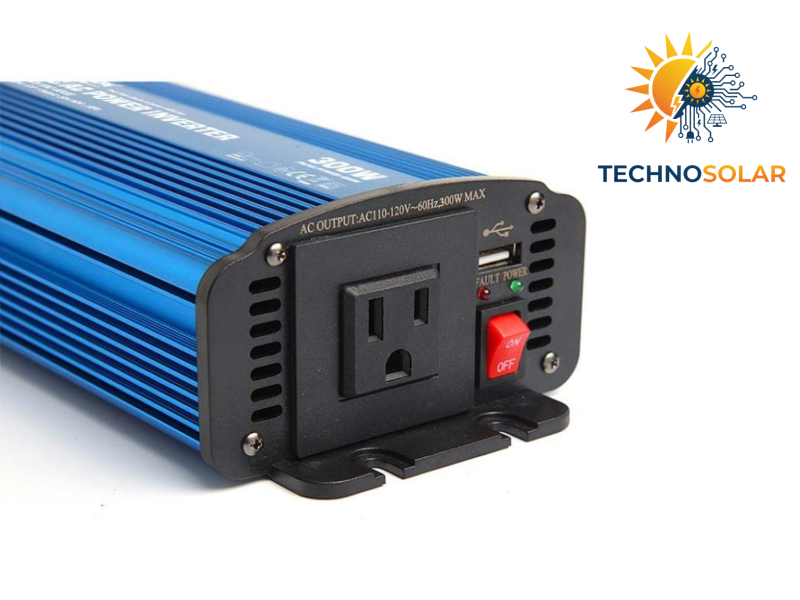

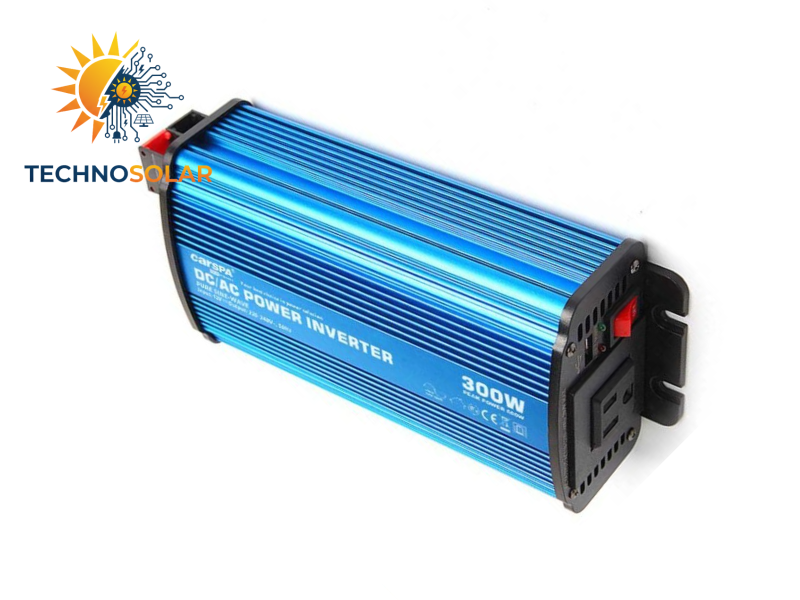

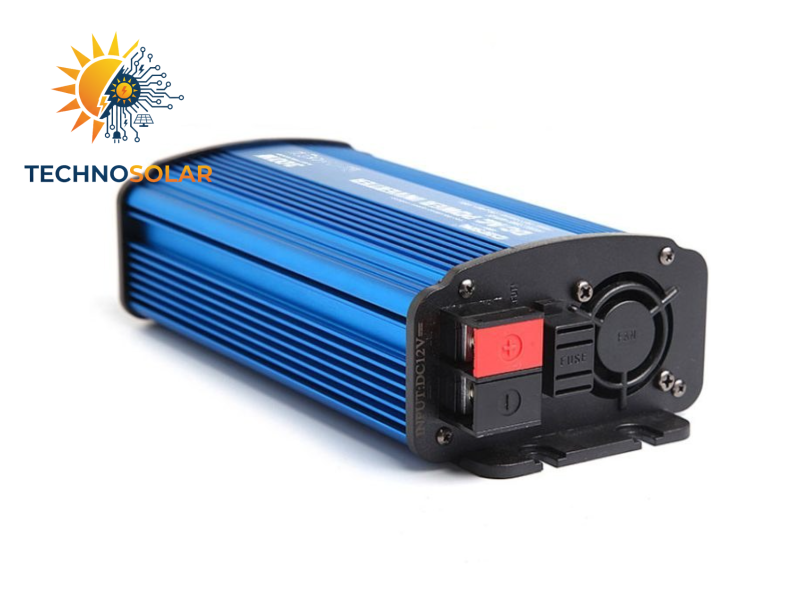

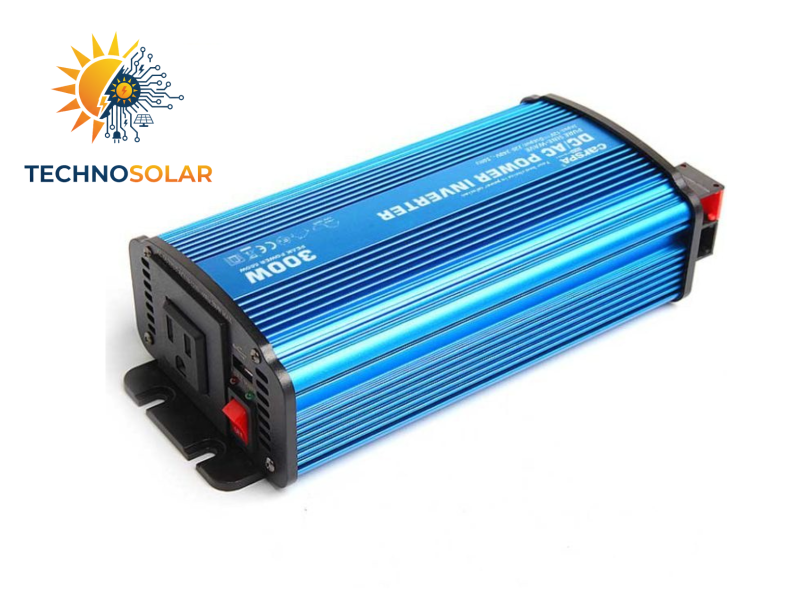

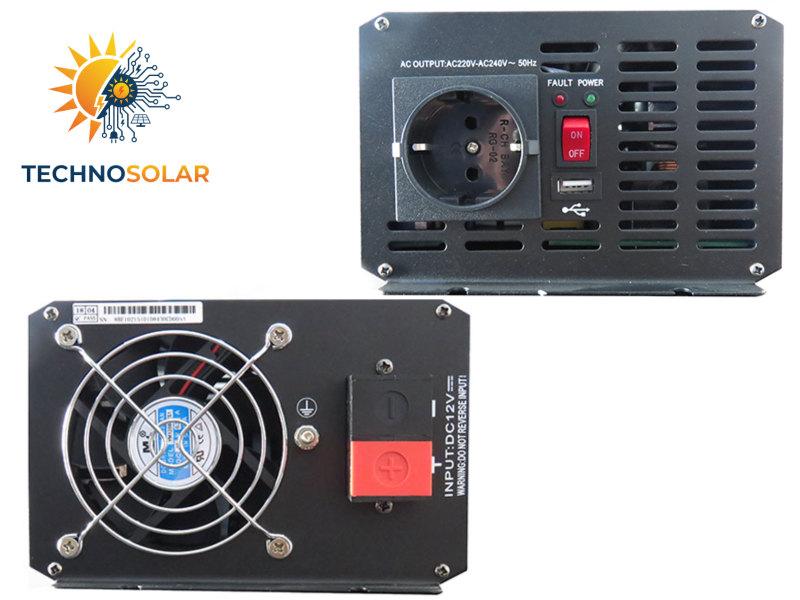

اینورتر سینوسی 300 وات مدل P300 برند CARSPA- 12V

اینورتر سینوسی 300 وات کارسپا ولتاژ 12 و 24 را به 220 الی 240 ولت تبدیل می‌کند. این اینورتر برای بارهای کمتر از 300 وات طراحی شده است و 800 وات توان لحظه‌ای دارد. ابعاد اینورتر 226 – 108 – 62 میلیمتر است و وزنی حدود 1.27 کیلوگرم دارد. اینورتر 300 وات CARSPA ، تمام سینوسی است و در دو مدل P300U-122 با ولتاژ ورودی 12 ولت و P300U-242 با ولتاژ ورودی 24 ولت ساخته شده است.این محصول متعلق به شرکت معروف و با سابقه CARSPA است.​​​​

نقش اینورتر:

اینورتر مبدل انرژی الکتریکی از حالت مستقیم و ثابت DC به حالت متناوب AC ، است . این دستگاه از مولد و ذخیره‌ساز DC ؛ خروجی AC قابل استفاده برای بارهای متناوب ایجاد می‌کند . اینورتر سری P شرکت CARSPA طراحی شده است که موجی با کیفیت موج شبکه سراسری برق یا بهتر از آن را در اختیار مصرف‌کننده قرار دهد . اینورتر سینوسی این سری در رنج‌های توان (300w تا 4000w) و ولتاژ ورودی ( 12، 24 و 48 ولت) هستند.

معرفی اینورترهای سری P کارسپا:

اینورترهای سری P شرکت کارسپا، با کیفیت موج خروجی بسیار بالا برای بارهای حساس و مصرف‌کنندگان متداول برق AC ، مناسب است. اینورتر P300-12 و P300-24 در ورودی خودشان ولتاژ باتری 12 ولت و 24 ولت می‌پذیرند و در خروجی موج تمام سینوسی تا توان 300W را پاسخگو است. ولتاژ خروجی 220 ولت در فرکانس 50 هرتز ، منطبق با ویژگی شبکه ایران است . این اینورتر قابلیت تحمل جریان و توان راه‌اندازی تا دو برابر مقدار توان نامی خود ( برای 300W تا 600W ) را دارد.

ویژگی‌های کیفی اینورتر سینوسی 300 وات برند کارسپا:

– ورودی و خروجی کامل ایزوله
– پورت USB خروجی
– قابلیت جریان راه‌اندازی تا دو برابر مقدار نامی برای راه‌اندازی بارهای دشوار مثل موتورها و سایر بارهای inductive
– راه‌اندازی نرم ( Soft Start)
– موج خروجی با کیفیت تمام سینوسی ( Pure Sine Wave )
– THD کمتر از 3 درصد (Total Harmonic Distortion)
– فن خنک‌کننده کنترل شده بر اساس بار (Load) یا دما ( Optional )
– شاخص های LED برای حالت خطا و حالت کارکرد صحیح
– حفاظت الکتریکی شامل :
1- هشدار ولتاژ پایین ورودی و خاموش کردن دستگاه (Low Voltage Alarm & Shutdown )
2- حفاظت ولتاژ بالا ( Over Voltage Protection )
3- حفاظت اضافه بار(Overload Protection )
4- حفاظت اضافه دما (Over Temperature Protection )
5- حفاظت اتصال کوتاه ( Short Circuit Protection )
6- حفاظت اتصال اشتباه قطب‌ها ( Reverse Polarity Protection )
7- راه‌اندازی نرم ( Soft Start )
8- حفاظت زمین (Grounding Protection )
9- ریست خودکار بعد از رفع خطا (Auto Reset )

ویژگی‌های کمی اینورتر سینوسی 300 وات برند کارسپا:

242-P300	P300U-122	Type
24V	12V	Nominal Battery Voltage
19 ~ 32 VDC	9.5 ~ 16 VDC	Input Voltage Range
Pure Sine Wave	Pure Sine Wave	Output Wave
220/230/240 VAC	220/230/240 VAC	Output Voltage
300W	300W	Continuouse Power
600W	600W	Surge Power
50/60Hz +- 3	50/60Hz +- 3	Frequency
< 3% ( resistive load )	< 3% ( resistive load )	Distortion THD
93%>	90%>	Efficiency
BVR2.5*2	BVR2.5*2	Terminal
226 × 108 × 62 mm	226 × 108 × 62 mm	Dimensions
1.27Kg	1.27Kg	Net Weight
0’C ~ +40’C	0’C ~ +40’C	Working Temperature
-30’C ~ +70’C	-30’C ~ +70’C	Storage Temperature
20%- 90% ( N.C.)	20%- 90% ( N.C.)	Humidity

ولتاژ ورودی اینورتر چقدر است؟

ولتاژ ورودی اینورتر P300U-122 برابر است با 12 ولت است . یعنی باتری ‌ها باید بصورت موازی به ورودی متصل شوند . البته اینورتر ولتاژ در رنج 9.5 ولت تا 16 ولت را می‌پذیرد.
ولتاژ ورودی اینورتر P300U-242 برابر است با 24 ولت است . یعنی دو باتری باید بصورت سری به ورودی متصل شوند و اگر نیاز به باتری‌های بیشتری بود باتری ابتدا بصورت دو به دو سری می‌شوند و بعد از آن این دوتایی‌ها‌ با هم سری می‌شوند. البته اینورتر ولتاژ در رنج 19 ولت تا 32 ولت را می‌پذیرد.

خروجی اینورتر تکفاز است یا سه‌فاز؟

خروجی اینورتر سینوسی 300 وات سری P برند کارسپا، تکفاز است.

ولتاژ خروجی اینورتر چقدر است؟

ولتاژ خروجی 220 ولت با فرکانس 50 هرتز است . نکته‌ای که باید به آن توجه کنید بدلیل بالا بودن سطح ولتاژ خروجی حتما باید در کابل‌کشی آن تا مصرف کننده دقت بعمل آید تا خطر برق‌گرفتگی وجود نداشته باشد .

این اینورتر قابلیت تحمل چه جریان راه‌اندازی را دارد ؟ ( توان راه‌اندازی آن چقدر است ؟)

اینورتر سینوسی 300 وات سری P قابلیت تحمل جریان راه‌اندازی و توان راه‌اندازی تا کمی بیشتر از دو برابر مقادیر نامی خود را دارد. برای اینورتر P300 توان راه‌اندازی 600 وات است .

ظرفیت باتری ورودی چقدر است؟

ظرفیت دقیق باتری باید با توجه به ساعت مصرف و توان مصرفی بدست آید و برخی ضرایب برای تلف سیستم و همچنین تاثیر نرخ و درصد دشارژباتری به آن اعمال شود اما بصورت سر انگشتی محاسبات به قرار زیر می‌تواند انجام شود :
انرژی مورد نیاز = توان مصرفی × ساعت مصرف
انرژی باتری (W.H) = انرژی مورد نیاز ÷ درصد دشارژ باتری
ظرفیت باتری(A.H) = انرژی باتری (W.H)÷ ولتاژ باتری (12V)
مثال اگر این اینورتر P300 را برای 5 ساعت نیاز داشته باشیم :
انرژی مورد نیاز : (300وات) × 5 (ساعت) = 1500 (وات.ساعت)
انرژی باتری  = 1500 (وات.ساعت) ÷ 0.7 ( از 70 درصد ظرفیت باتری استفاده کنیم ) = 2142 (وات.ساعت)
ظرفیت باتری = 2142 (وات.ساعت) ÷ 12(ولت) = 178 (آمپر.ساعت)
از آنجایی که اینورتر 12 ولت است ، تعداد باتری ها می‌تواند زوج یا فرد باشد ، مثلا می‌توان ظرفیت باتری را 3 تا باتری 60A.H بگیریم .
اگر اینورتر 24 ولت باشد ، تعداد باتری ها باید زوج باشد ، مثلا می‌توان ظرفیت باتری را 2 تا باتری 90A.H بگیریم .

نکته: قویا توصیه می‌شود حداقل ظرفیت باتری برای 5 برابر توان لحظه‌ای اینورتر به آن متصل باشد. در این مورد :
300(وات) × 5(ساعت) = 1500 (وات.ساعت)
حداقل ظرفیت باتری = 1500 (وات.ساعت) ÷ 12 (ولت) = 125(A.H)
حداقل باید 2باتری 65A.H به اینورتر متصل شود.
