شارژ کنترلر 10 آمپر 12 ولت PWM مدل LS1012EU برند EPEVER

معرفی شارژ کنترلر 10 آمپر LS  مدل LS1012 E/EU: تکنولوژی این شارژ کنترلر PWM است و تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 ولت است پس باید باتری ها به صورت موازی بسته شوند.پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 30 ولت باشد و جریانی کمتر از 10 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 240 وات مناسب شارژ کنترلر LS1012 هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.

معرفی کامل شارژ کنترلر خورشیدی 10 آمپر برند EPEVER سری LS تکنولوژی PWM:

این شارژ کنترلر تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 16 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.

از ابتدایی‌ترین شارژ کنترلرها ، سری Land Star است که برای سیستم‌های کوچک و کم هزینه بسیار مناسب است. انواع مختلف این سری LCD ندارند و حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود .

ولتاژ شارژ باتری 8 الی 16 ولت است و از طریق شاخص LED می‌توانید میزان دشارژ را اندازه گیری کنید.

ابعاد شارژ کنترلر LS1012E برابر با 101 – 67 – 21 میلیمتر است و 80 گرم وزن دارد.

ابعاد شارژ کنترلر LS1012EU  برابر با 120 – 67 – 21 میلیمتر است و 100 گرم وزن دارد.

تفاوت مدل LS1012E با LS1012EU:

سری E و EU ساده‌ترین نوع شارژکنترلر است که دارای حفاظت‌های حداقلی، اضافه ولتاژ باتری و بار ، اتصال کوتاه و دشارژ بیش از حد باتری می‌باشد. ارتباط بین کاربر و دستگاه توسط کلید برقرار می‌شود و برای بررسی حالات مختلف شارژکنترلر باید LEDهای دستگاه را رمزگشایی کرد. تفاوت سری E و EU در USB سری EU است که با ولتاژ 5 ولت و جریان 1.2 آمپر می‌تواند برای شارژ گوشی مورد استفاده قرار گیرد.

کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما این سادگی به معنای عملکرد پایین آنها نیست. قیمت پایین و عملکرد مناسب، این سری را برای کسانی که نیاز به عملکرد ساده دارند بسیار محبوب کرده ‌است. این کنترلر از نوع PWM است. تفاوت سری LS-EU با سری LS-E در این است که سری EU، پورت USB شارژر دارد که برای شارژ گوشی مناسب است.

ارتباط بین کاربر و دستگاه از طریق 6 عدد LED و 1 کلید صورت می‌پذیرد. 4 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد.

ویژگی های کیفی شارژ کنترلر 10 آمپر LS مدل LS1012 E/EU

– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float

– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel

– شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار

– USB شارژر برای گوشی و تبلت و..

– کلید برای خاموش/روشن بار و انتخاب نوع باتری

– حفاظت الکترونیکی شامل

1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)

2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)

3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )

4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )

ویژگی‌های کمی شارژ کنترلر خورشیدی 10 آمپر PWM مدل LS1012E / EU

LS1012EU	LS1012E	Type
12V	12V	Nominal Voltage System
10A	10A	Rated Charge Current
10A	10A	Rated Discharge Current
8V ~ 16V	8V ~ 16V	Battery Voltage Input Range
30V	30V	Max PV open circuit Voltage
< 5mA	< 5mA	Self Consumption
≤0.13V	≤0.21V	Charge Circuit Voltage Drop
≤0.17V	≤0.12V	Discharge Circuit Voltage Drop
5VDC/1.2A	—	USB Input Interface
-5mV/℃/2V	-5mV/℃/2V	Temperature Compensation Coefficient
-35℃ ～ +55℃	-35℃ ～ +55℃	Working Environment Temperature
≤95%,(N.C.)	≤95%,(N.C.)	Humidity
IP20	IP30	Enclosure
Common Positive	Common Positive	Grounding
120.3-67-21.8 mm	101.2-67-21.8 mm	Overall Dimension
111.5mm	92.7mm	Mounting Dimension
Φ4.5	Φ4.5	Mounting Whole Size
12AWG / 4mm2	12AWG / 4mm2	Terminal Size
0.10kg	0.08kg	Net Weight

سیستم هایی که با شارژ کنترلر 10 آمپر مدل LS1012E / EU تنظیم می‌شوند:

پنل خورشیدی 150 وات >> شارژ کنترلر LS1012E /EU >> باتری ها به صورت 12 ولت

پنل خورشیدی 100 وات >> شارژ کنترلر LS1012E /EU >> باتری ها به صورت 12 ولت

پنل خورشیدی 80 وات >> شارژ کنترلر LS1012E /EU >> باتری ها به صورت 12 ولت

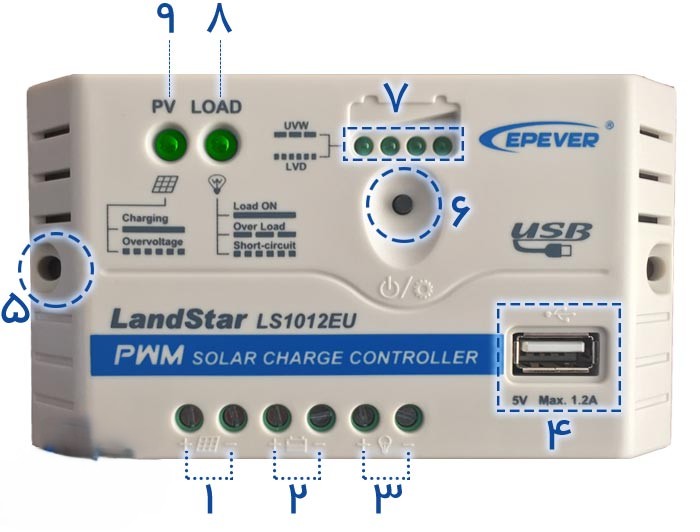

ترمینال ها و LED ها در شارژ کنترلر 10 آمپر LS مدل LS1012 E/EU:

در این قسمت می‌خواهیم قسمت‌های مختلف که بر روی شارژ کنترلر سری LS برند EPEVER وجود دارد را توضیح بدهیم:

1- ترمینال ورودی پنل خورشیدی: در این قسمت باید سیم مثبت و منفی پنل خورشیدی یا پنل های خورشیدی را به کنترلر متصل کنید.

2- ترمینال ورودی باتری خورشیدی: در این قسمت باید سیم مثبت و منفی باتری ها را به کنترلر متصل کنید. در نظر داشته باشید که نحوه آرایش باتری با توجه به مدل شارژ کنترلر تنظیم شود.

3-ترمینال اتصال مصرف کننده: می‌توانید از این قسمت برق 12 یا 24 با توجه به نوع کنترلر برای مصرف کننده داشته باشید. ترجیحا سعی کنید تمام مصرف خود را از باتری بگیرید.

4- پورت USB : برای مصارف DC که با پورت UBS کار می‌کنند مانند شارژ موبایل، پنکه و… در نظر داشته باشید که خروجی این قسمت، 5 ولت 1.2 آمپر است.

5- اتصال کنترلر به دیوار

6- دکمه لود و باتری: با این دکمه می‌توانید مصرف کننده خود را خاموش و یا روشن کنید. همچنین با توجه به دستور العملی که در قسمت بالای کنترلر نوشته شده است می‌توانید نوع باتری خود را تعیین کنید.

7- شاخص باتری: در این قسمت تعدادی LED برای نمایش مصرف باتری وجود دارد که علاوه بر نشان دادن میزان مصرف باتری، مشکلات سیستم نیز از این طریق اعلام می‌شود.

8- شاخص مصرف کننده: در این قسمت می‌توانید از جریان عبوری برای مصرف کننده و وضعیت آن آگاه شوید.

9- شاخص پنل خورشیدی: در این قسمت وضعیت اتصال پنل خورشیدی مشخص می‌شود.

نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی:

اتصال به سیستم

1- ابتدا باید باتری به شارژ کنترلر متصل شود .

2-بعد از آن پنل خورشیدی متصل می‌شود .

3-در آخر بار مصرفی می تواند وصل شود.

خروج از سیستم

1-ابتدا بارها از شارژ کنترلر قطع می‌شوند.

2-بعد از آن پنل خورشیدی قطع می‌شود.

3-در انتها باتری از مدار خارج می شود .

برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
