شارژ کنترلر 10 آمپر 24 ولت PWM مدل LS1024E برند EPEVER

معرفی اجمالی شارژ کنترلر 10 آمپر LS  مدل LS1024 E/EU: تکنولوژی این شارژ کنترلر PWM است و تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک)پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 10 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 400 وات مناسب شارژ کنترلر LS1024 هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.

معرفی کامل شارژ کنترلر خورشیدی 10 آمپر برند EPEVER سری LS تکنولوژی PWM

این شارژ کنترلر تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.

از ابتدایی‌ترین شارژ کنترلرها ، سری Land Star است که برای سیستم‌های کوچک و کم هزینه بسیار مناسب است. انواع مختلف این سری LCD ندارند و حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود .

ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED می‌توانید میزان دشارژ را اندازه گیری کنید.

ابعاد شارژ کنترلر LS1024E برابر با 101 – 67 – 22 میلیمتر است و 80 گرم وزن دارد.

ابعاد شارژ کنترلر LS1024EU  برابر با 120 – 67 – 22 میلیمتر است و 100 گرم وزن دارد.

تفاوت مدل LS1024E با LS1024EU

سری E و EU ساده‌ترین نوع شارژکنترلر است که دارای حفاظت‌های حداقلی، اضافه ولتاژ باتری و بار ، اتصال کوتاه و دشارژ بیش از حد باتری می‌باشد. ارتباط بین کاربر و دستگاه توسط کلید برقرار می‌شود و برای بررسی حالات مختلف شارژکنترلر باید LEDهای دستگاه را رمزگشایی کرد. تفاوت سری E و EU در USB سری EU است که با ولتاژ 5 ولت و جریان 1.2 آمپر می‌تواند برای شارژ گوشی مورد استفاده قرار گیرد.

کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما این سادگی به معنای عملکرد پایین آنها نیست. قیمت پایین و عملکرد مناسب، این سری را برای کسانی که نیاز به عملکرد ساده دارند بسیار محبوب کرده ‌است. این کنترلر از نوع PWM است. تفاوت سری LS-EU با سری LS-E در این است که سری EU، پورت USB شارژر دارد که برای شارژ گوشی مناسب است.

ارتباط بین کاربر و دستگاه از طریق 6 عدد LED و 1 کلید صورت می‌پذیرد. 4 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد.

ویژگی های کیفی شارژ کنترلر 10 آمپر LS مدل LS1024 E/EU

– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float

– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel

– شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار

– USB شارژر برای گوشی و تبلت و..

– کلید برای خاموش/روشن بار و انتخاب نوع باتری

– حفاظت الکترونیکی شامل

1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)

2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)

3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )

4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )

ویژگی‌های کمی شارژ کنترلر خورشیدی 10 آمپر PWM مدل LS1024E / EU

LS1024EU	LS1024E	Type
12/24VDC Auto	12/24VDC Auto	Nominal Voltage System
10A	10A	Rated Charge Current
10A	10A	Rated Discharge Current
8V ~ 32V	8V ~ 32V	Battery Voltage Input Range
50V	50V	Max PV open circuit Voltage
< 7mA	< 7mA	Self Consumption
≤0.13V	≤0.21V	Charge Circuit Voltage Drop
≤0.17V	≤0.12V	Discharge Circuit Voltage Drop
5VDC/1.2A	—	USB Input Interface
-5mV/℃/2V	-5mV/℃/2V	Temperature Compensation Coefficient
-35℃ ～ +55℃	-35℃ ～ +55℃	Working Environment Temperature
≤95%,(N.C.)	≤95%,(N.C.)	Humidity
IP20	IP30	Enclosure
Common Positive	Common Positive	Grounding
120.3-67-21.8 mm	101.2-67-21.8 mm	Overall Dimension
111.5mm	92.7mm	Mounting Dimension
Φ4.5	Φ4.5	Mounting Whole Size
12AWG / 4mm2	12AWG / 4mm2	Terminal Size
0.10kg	0.08kg	Net Weight



سیستم هایی که با شارژ کنترلر 10 آمپر مدل LS1024E / EU تنظیم می‌شوند

پنل خورشیدی 330 وات >> شارژ کنترلر LS1024E /EU >> باتری ها به صورت 12 ولت

پنل خورشیدی 300 وات >> شارژ کنترلر LS1024E /EU >> باتری ها به صورت 12 ولت

پنل خورشیدی 280 وات >> شارژ کنترلر LS1024E /EU >> باتری ها به صورت 12 ولت

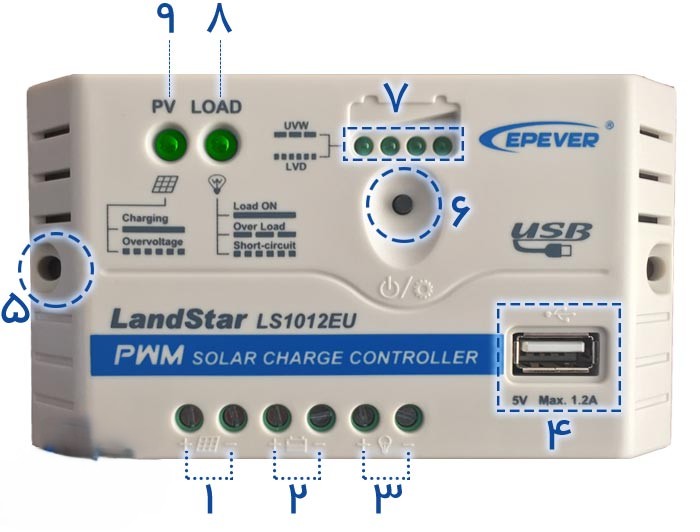

توضیح ترمینال ها و LED ها در شارژ کنترلر 10 آمپر LS مدل LS1024 E/EU

1- ترمینال ورودی پنل خورشیدی: در این قسمت باید سیم مثبت و منفی پنل خورشیدی یا پنل های خورشیدی را به کنترلر متصل کنید.

2- ترمینال ورودی باتری خورشیدی: در این قسمت باید سیم مثبت و منفی باتری ها را به کنترلر متصل کنید. در نظر داشته باشید که نحوه آرایش باتری با توجه به مدل شارژ کنترلر تنظیم شود.

3-ترمینال اتصال مصرف کننده: می‌توانید از این قسمت برق 12 یا 24 با توجه به نوع کنترلر برای مصرف کننده داشته باشید. ترجیحا سعی کنید تمام مصرف خود را از باتری بگیرید.

4- پورت USB : برای مصارف DC که با پورت UBS کار می‌کنند مانند شارژ موبایل، پنکه و… در نظر داشته باشید که خروجی این قسمت، 5 ولت 1.2 آمپر است.

5- اتصال کنترلر به دیوار

6- دکمه لود و باتری: با این دکمه می‌توانید مصرف کننده خود را خاموش و یا روشن کنید. همچنین با توجه به دستور العملی که در قسمت بالای کنترلر نوشته شده است می‌توانید نوع باتری خود را تعیین کنید.

7- شاخص باتری: در این قسمت تعدادی LED برای نمایش مصرف باتری وجود دارد که علاوه بر نشان دادن میزان مصرف باتری، مشکلات سیستم نیز از این طریق اعلام می‌شود.

8- شاخص مصرف کننده: در این قسمت می‌توانید از جریان عبوری برای مصرف کننده و وضعیت آن آگاه شوید.

9- شاخص پنل خورشیدی: در این قسمت وضعیت اتصال پنل خورشیدی مشخص می‌شود.

توضیح شاخص LED قسمت های PV و LOAD در شارژ کنترلر PWM سری LS برند EPEVER

LED پنل خورشیدی	سبز	ممتد	In Charging
LED پنل خورشیدی	سبز	خاموش	No Charging
LED پنل خورشیدی	سبز	چشمک سریع	Battery Over Voltage
LED مصرف کننده یا لود	سبز	ممتد	Load On
LED مصرف کننده یا لود	سبز	خاموش	Load Off
LED مصرف کننده یا لود	سبز	چشمک آهسته	Load Over Load
LED مصرف کننده یا لود	سبز	چشمک سریع	Load Short Circuit



نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی

اتصال به سیستم

1- ابتدا باید باتری به شارژ کنترلر متصل شود .

2-بعد از آن پنل خورشیدی متصل می‌شود .

3-در آخر بار مصرفی می تواند وصل شود.

خروج از سیستم

1-ابتدا بارها از شارژ کنترلر قطع می‌شوند.

2-بعد از آن پنل خورشیدی قطع می‌شود.

3-در انتها باتری از مدار خارج می شود .

برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.

و در آخر

سری LS E / EU در عین سادگی و هزینه پایین، عملکرد قابل قبولی دارد. برای افرادی که سیستم پیچیده‌ای نیاز ندارند بسیار مناسب است. 6 عدد LED برای نشان دادن وضعیت بار، آرایه خورشیدی و باتری به همراه یک کلید روشن/ خاموش بار و تنظیم نوع باتری ، تمام چیزی است که برای یک سیستم ساده خورشیدی ضروری بنظر می‌رسد.
